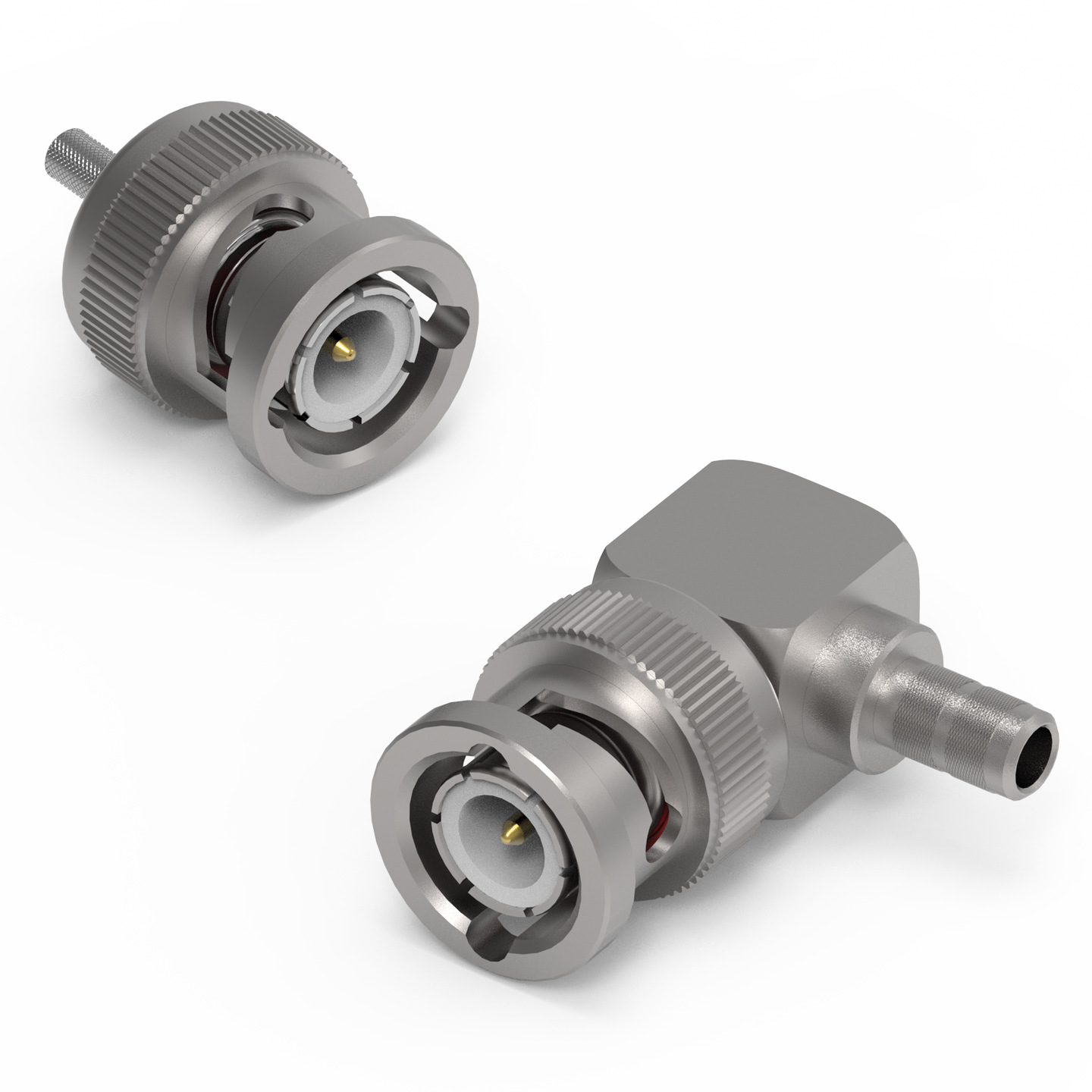

WR-BNC BNC Cable Connectors

	Bauform	Maße	Montageart
	Right Angle Plug		-
	Straight Plug		-
NEU	Straight Jack		-
NEU	Straight Bulkhead Jack		Crimp

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage: 1500Vrms(min.)
Plating: Nickel and Gold
Mating: bayonet lock

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Application Notes

Artikeldaten

Alle

Right Angle Plug

Straight Plug

Straight Jack

Straight Bulkhead Jack

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabeltyp	Kabel	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster
	60736022210120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60736022210120 (rev1).pdf \| 3.6 MB IGS IGS_WR-BCN_60736022210120 (rev1).igs \| 61.9 MB STP STP_WR-BCN_60736022210120 (rev1).stp \| 32.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexible	RG58/141/LL195	DC~4 GHz	–	-65 °C up to +165 °C	607701
	60746022210120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60746022210120 (rev1).pdf \| 1.2 MB IGS IGS_WR-BCN_60746022210120 (rev1).igs \| 17.8 MB STP STP_WR-BCN_60746022210120 (rev1).stp \| 9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexible	RG58/141/LL195	DC~4 GHz	Ø 1,1	-40 °C up to +85 °C	607701
	60736022210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60736022210320 (rev1).pdf \| 1.9 MB IGS IGS_WR-BCN_60736022210320 (rev1).igs \| 24.9 MB STP STP_WR-BCN_60736022210320 (rev1).stp \| 12 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexible	RG174/316/188	DC~4 GHz	–	-40 °C up to +85 °C	607701 630690
	60745022510320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60745022510320 (rev1).pdf \| 1.6 MB IGS IGS_WR-BCN_60745022510320 (rev1).igs \| 24.7 MB STP STP_WR-BCN_60745022510320 (rev1).stp \| 11.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexible	RG174/316/188	DC~4 GHz	Ø 0,6	-65 °C up to +165 °C	607701
	60725022510320	SPEC	–	–	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	RG174/316/188	DC~4 GHz	Ø 0,6	-65 °C up to +165 °C	–
	60726022410120	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60726022410120 (rev1).pdf \| 468.1 KB IGS IGS_ConBNC_60726022410120 (rev1).igs \| 9.7 MB IGS STP_ConBNC_60726022410120 (rev1).stp \| 3.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	RG58/141/LL195	DC~4 GHz	Ø 1,05	-65 °C up to +165 °C	–
	60725522510320	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522510320 (rev1).pdf \| 2.6 MB IGS IGS_ConBNC_60725522510320 (rev1).igs \| 37.7 MB STP STP_ConBNC_60725522510320 (rev1).stp \| 15.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	RG174/316/188	DC~4 GHz	Ø 0,6	-65 °C up to +165 °C	–
	60726522410120	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60726522410120 (rev1).pdf \| 2.3 MB IGS IGS_ConBNC_60726522410120 (rev1).igs \| 33.3 MB STP STP_ConBNC_60726522410120 (rev1).stp \| 13.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	RG58/141/LL195	DC~4 GHz	Ø 1,05	-65 °C up to +165 °C	–
	60725522510420	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522510420 (rev1).pdf \| 1.3 MB IGS IGS_ConBNC_60725522510420 (rev1).igs \| 5.1 MB STP STP_ConBNC_60725522510420 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	RG178/RG196	DC~4 GHz	Ø 0,4	-65 °C up to +165 °C	–
	60725522512120	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512120 (rev1).pdf \| 896.6 KB IGS IGS_ConBNC_60725522512120 (rev1).igs \| 4.9 MB STP STP_ConBNC_60725522512120 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	1.13	DC~4 GHz	Ø 0,4	-65 °C up to +165 °C	–
	60725522512220	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512220 (rev1).pdf \| 895.5 KB IGS IGS_ConBNC_60725522512220 (rev1).igs \| 4.9 MB STP STP_ConBNC_60725522512220 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	1.32	DC~4 GHz	Ø 0,4	-65 °C up to +165 °C	–
	60725522512320	SPEC	–	3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512320 (rev1).pdf \| 895.1 KB IGS IGS_ConBNC_60725522512320 (rev1).igs \| 4.7 MB STP STP_ConBNC_60725522512320 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Flexibel	1.37	DC~4 GHz	Ø 0,4	-65 °C up to +165 °C	–
