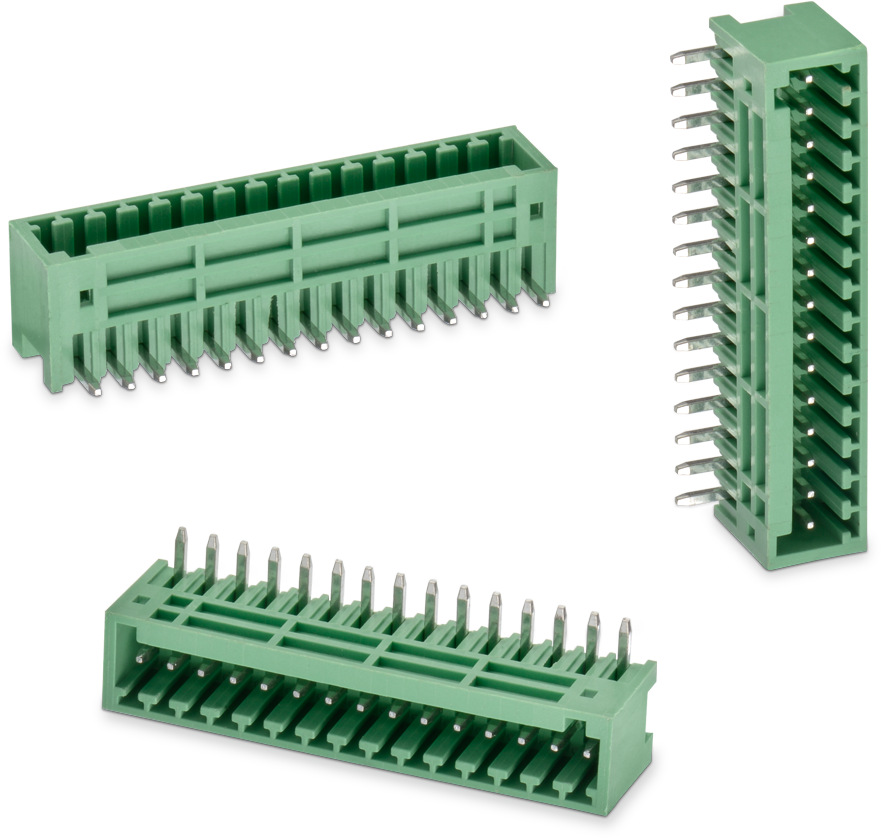

WR-TBL Serie 382 - 2.50 mm Horizontal PCB Header | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	2.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Gestanzt
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R	4 A
I_R[cULus]	4 A
Arbeitsspannung	160 V (AC)
Arbeitsspannung [cULus]	150 V (AC); 160 V (AC)
Spannungsfestigkeit	1320 V (AC)
Spannungsfestigkeit [cULus]	1000 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ
691382010002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010002 (rev1).pdf \| 75.6 KB IGS Download_IGES_691382010002 (rev1).iges \| 819.3 KB STP 691382010002 (rev1).stp \| 330 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Steckbar	PCB	Nein	Horizontal
691382010003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010003 (rev1).pdf \| 107.1 KB IGS Download_IGES_691382010003 (rev1).iges \| 1.2 MB STP 691382010003 (rev1).stp \| 487.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Steckbar	PCB	Nein	Horizontal
691382010004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010004 (rev1).pdf \| 132.8 KB IGS Download_IGES_691382010004 (rev1).iges \| 1.5 MB STP 691382010004 (rev1).stp \| 606.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Steckbar	PCB	Nein	Horizontal
691382010005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010005 (rev1).pdf \| 158.4 KB IGS Download_IGES_691382010005 (rev1).iges \| 1.8 MB STP 691382010005 (rev1).stp \| 728.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Steckbar	PCB	Nein	Horizontal
691382010006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010006 (rev1).pdf \| 185.7 KB IGS Download_IGES_691382010006 (rev1).iges \| 2.1 MB STP 691382010006 (rev1).stp \| 489.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Steckbar	PCB	Nein	Horizontal
691382010007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010007 (rev1).pdf \| 207.5 KB IGS Download_IGES_691382010007 (rev1).iges \| 2.4 MB STP Download_STP_691382010007 (rev1).stp \| 994.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Steckbar	PCB	Nein	Horizontal
691382010008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010008 (rev1).pdf \| 232.4 KB IGS Download_IGES_691382010008 (rev1).iges \| 2.7 MB STP 691382010008 (rev1).stp \| 630.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Steckbar	PCB	Nein	Horizontal
691382010012	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25b).lbr \| 4.8 MB CAD-Dateien ZIP 3D 3D_691382010012 (rev1).pdf \| 320 KB IGS Download_IGES_691382010012 (rev1).iges \| 3.9 MB STP Download_STP_691382010012 (rev1).stp \| 1.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Steckbar	PCB	Nein	Horizontal

Artikel Nr.	Datenblatt
691382010002	SPEC
691382010003	SPEC
691382010004	SPEC
691382010005	SPEC
691382010006	SPEC
691382010007	SPEC
691382010008	SPEC
691382010012	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster
