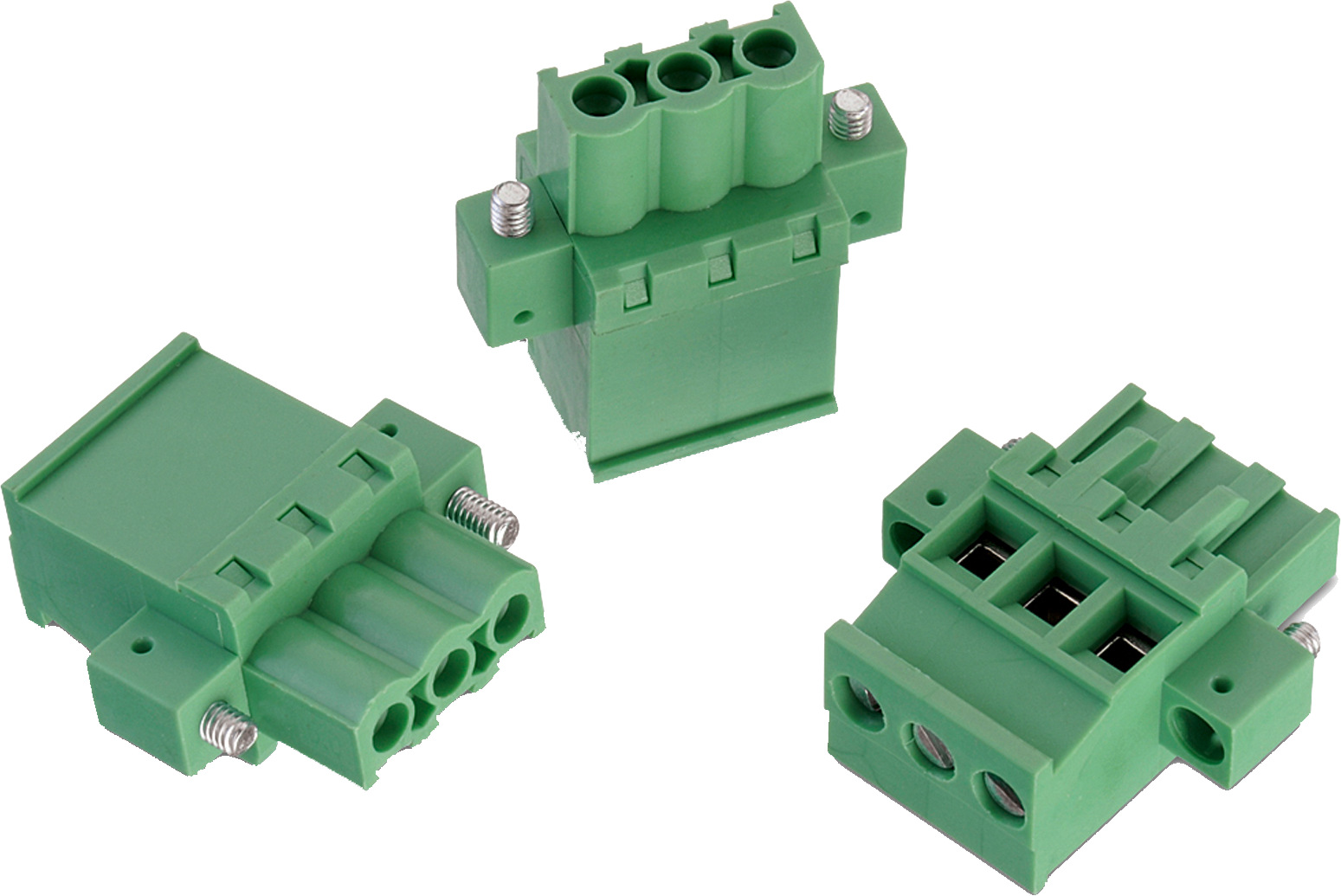

WR-TBL Serie 3407 - 5.00 mm Horizontal with Flanges and hook on wire Side | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn über Nickel
Cage Material	Messing
Cage Plating	Glanzzink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Phosphorbronze

Electrical Properties
I_R	15 A; 17 A
I_R[cULus]	15 A
I_R[VDE]	17 A
Arbeitsspannung	300 V (AC); 320 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	320 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2200 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Schraube	M3

Wire Properties
Solid Wire Section (AWG)	12 to 24 (AWG)
Solid Wire Section (Metric)	3.31 to 0.205 (mm²)
Stranded Wire Section (AWG)	12 to 24 (AWG)
Stranded Wire Section (Metric)	3.31 to 0.205 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40023402

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section
691340700002	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700002_1 (rev1).pdf \| 323 KB IGS 691340700002 (rev1).igs \| 2.5 MB STP 691340700002 (rev1).stp \| 909.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700003	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700003_1 (rev1).pdf \| 379.9 KB IGS 691340700003 (rev1).igs \| 3.1 MB STP 691340700003 (rev1).stp \| 1.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700004	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700004_1 (rev1).pdf \| 424.9 KB IGS 691340700004 (rev1).igs \| 3.7 MB STP 691340700004 (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700005	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700005_1 (rev1).pdf \| 468.5 KB IGS 691340700005 (rev1).igs \| 4.2 MB STP 691340700005 (rev1).stp \| 1.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700006	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700006_1 (rev1).pdf \| 518.5 KB IGS 691340700006 (rev1).igs \| 4.8 MB STP 691340700006 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700007	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691340700007 (rev1).pdf \| 559.3 KB IGS Download_IGES_691340700007 (rev1).iges \| 5.5 MB STP Download_STP_691340700007 (rev1).stp \| 2.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700008	SPEC	3 Dateien CAD-Dateien ZIP 3D 691340700008_1 (rev1).pdf \| 608.7 KB IGS 691340700008 (rev1).igs \| 5.9 MB STP 691340700008 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)
691340700012	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691340700012 (rev1).pdf \| 764.9 KB IGS Download_IGES_691340700012 (rev1).iges \| 8.3 MB STP Download_STP_691340700012 (rev1).stp \| 3.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Steckbar	Kabel	Nein	Horizontal	12 to 24 (AWG) 3.31 to 0.205 (mm²)

Artikel Nr.	Datenblatt
691340700002	SPEC
691340700003	SPEC
691340700004	SPEC
691340700005	SPEC
691340700006	SPEC
691340700007	SPEC
691340700008	SPEC
691340700012	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Muster

Tailored to your needs

Custom & Standard Terminal Blocks

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
