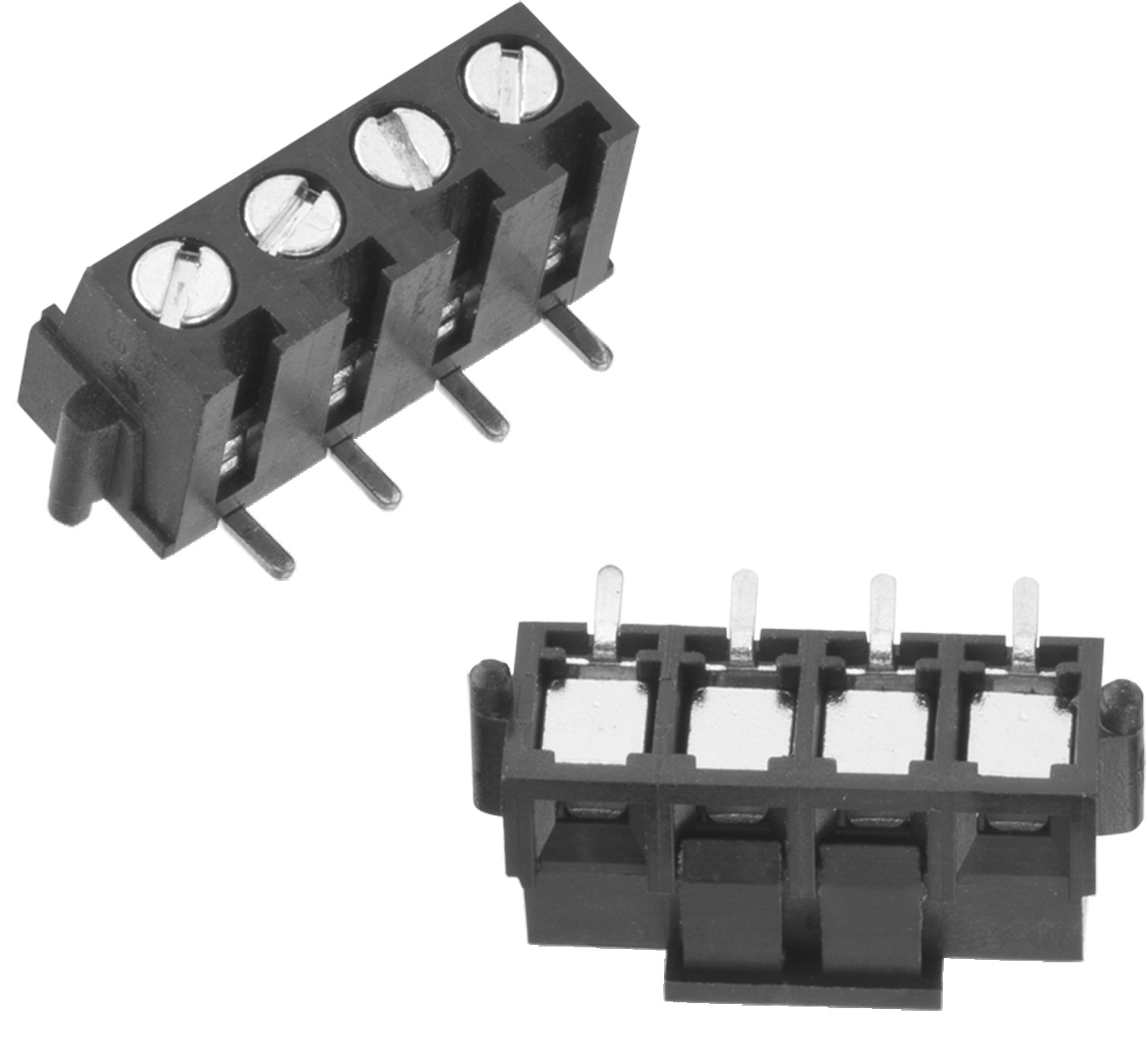

WR-TBL Series 7097 - Rising Cage Clamp 5.00mm pitch - Horizontal cable entry - SMT | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +130 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA46
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel
Cage Material	Messing
Cage Plating	Nickel
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Schraube	M3

Electrical Properties
I_R[cULus]	6 A
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
R_C	20 mΩ

Certification
cULus Zulassung	E315414

Mechanical Properties
Kabellänge	7 up to 8 (mm)
Schraube	M3

Packaging Properties
Verpackung	Tape and Reel mit Kappe

Wire Properties
Kabellänge	7 up to 8 (mm)
Solid Wire Section (AWG)	30 to 14 (AWG)
Solid Wire Section (Metric)	0.2 to 1.5 (mm²)
Stranded Wire Section (AWG)	30 to 14 (AWG)
Stranded Wire Section (Metric)	0.2 to 1.5 (mm²)

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691709710302	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710302 (rev1).pdf \| 166 KB IGS Download_IGES_691709710302 (rev1).iges \| 1.3 MB STP 691709710302 (rev1).stp \| 296.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	691001
691709710303	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710303 (rev1).pdf \| 181.8 KB IGS Download_IGES_691709710303 (rev1).iges \| 1.5 MB STP 691709710303 (rev1).stp \| 351.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	691001
691709710304	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710304 (rev1).pdf \| 198.6 KB IGS Download_IGES_691709710304 (rev1).iges \| 1.8 MB STP 691709710304 (rev1).stp \| 408.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	–
691709710305	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710305 (rev1).pdf \| 216.7 KB IGS Download_IGES_691709710305 (rev1).iges \| 2 MB STP 691709710305 (rev1).stp \| 468.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	–
691709710306	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710306 (rev1).pdf \| 234.2 KB IGS Download_IGES_691709710306 (rev1).iges \| 2.2 MB STP 691709710306 (rev1).stp \| 902.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	–
691709710308	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691709710308 (rev1).pdf \| 265.4 KB IGS Download_IGES_691709710308 (rev1).iges \| 2.7 MB STP 691709710308 (rev1).stp \| 648.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Käfigzugklemme	PCB	Nein	Horizontal	30 to 14 (AWG) 0.2 to 1.5 (mm²)	–

Artikel Nr.	Datenblatt
691709710302	SPEC
691709710303	SPEC
691709710304	SPEC
691709710305	SPEC
691709710306	SPEC
691709710308	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster

Tailored to your needs

Custom & Standard Terminal Blocks

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
