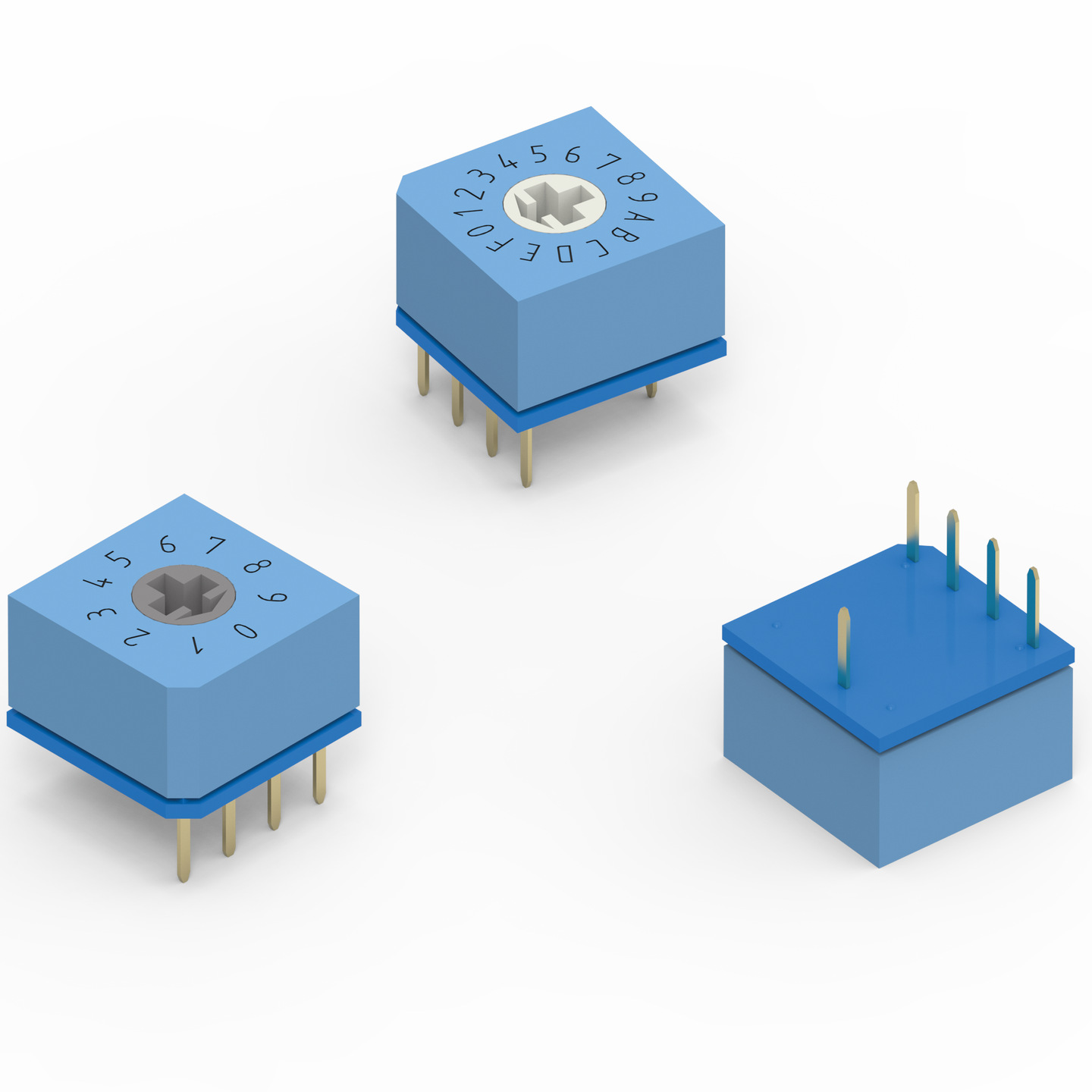

WS-ROTV THT IP67 Rotary Switch 4x1 Terminal with Cross Type Actuator 10x10 mm

Material Properties
Abdeckungsmaterial	PA66
Abdeckung Brennbarkeitsklasse	UL94 V-0
Grundmaterial	PA66
Grund Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	POM
Actuator Brennbarkeitsklasse	UL94 HB
Anschlussmaterial	Kupferlegierung
Anschlussbeschichtung	Gold

Electrical Properties
I_R	200 mA
V_R	42 V (DC)
ursprünglicher Kontaktwiderstand	80 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Elektrische Lebensdauer	10000 Steps
Actuatortyp	Kreuz-Typ

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Ja
Schutzart	IP67

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Number of Position (Value)	Code	Schutzart	Actuator-Farbe
428517510910	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB KIC KiCad_WS-ROTV (rev25a).zip \| 4.9 MB CAD-Dateien ZIP 3D 3D_WS-ROTV_428517510910 (rev1).pdf \| 141.2 KB IGS IGS_WS-ROTV_428517510910 (rev1).igs \| 1.2 MB STP STP_WS-ROTV_428517510910 (rev1).stp \| 351.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Real-Code	IP67	Dunkelgrau
428517510911	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB KIC KiCad_WS-ROTV (rev25a).zip \| 4.9 MB CAD-Dateien ZIP 3D 3D_WS-ROTV_428517510911 (rev1).pdf \| 141.2 KB IGS IGS_WS-ROTV_428517510911 (rev1).igs \| 1.2 MB STP STP_WS-ROTV_428517510911 (rev1).stp \| 351.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Complement Code	IP67	Elfenbein
428517510916	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB KIC KiCad_WS-ROTV (rev25a).zip \| 4.9 MB CAD-Dateien ZIP 3D 3D_WS-ROTV_428517510916 (rev1).pdf \| 187.6 KB IGS IGS_WS-ROTV_428517510916 (rev1).igs \| 1.6 MB STP STP_WS-ROTV_428517510916 (rev1).stp \| 488.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Real-Code	IP67	Dunkelgrau
428517510917	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB KIC KiCad_WS-ROTV (rev25a).zip \| 4.9 MB CAD-Dateien ZIP 3D 3D_WS-ROTV_428517510917 (rev1).pdf \| 186.3 KB IGS IGS_WS-ROTV_428517510917 (rev1).igs \| 1.6 MB STP STP_WS-ROTV_428517510917 (rev1).stp \| 488.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Complement Code	IP67	Elfenbein

	Artikel Nr.	Datenblatt
	428517510910	SPEC
	428517510911	SPEC
	428517510916	SPEC
	428517510917	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Number of Position (Value)	Code	Schutzart	Actuator-Farbe	Muster

Schalter und Taster für IP Anwendungen

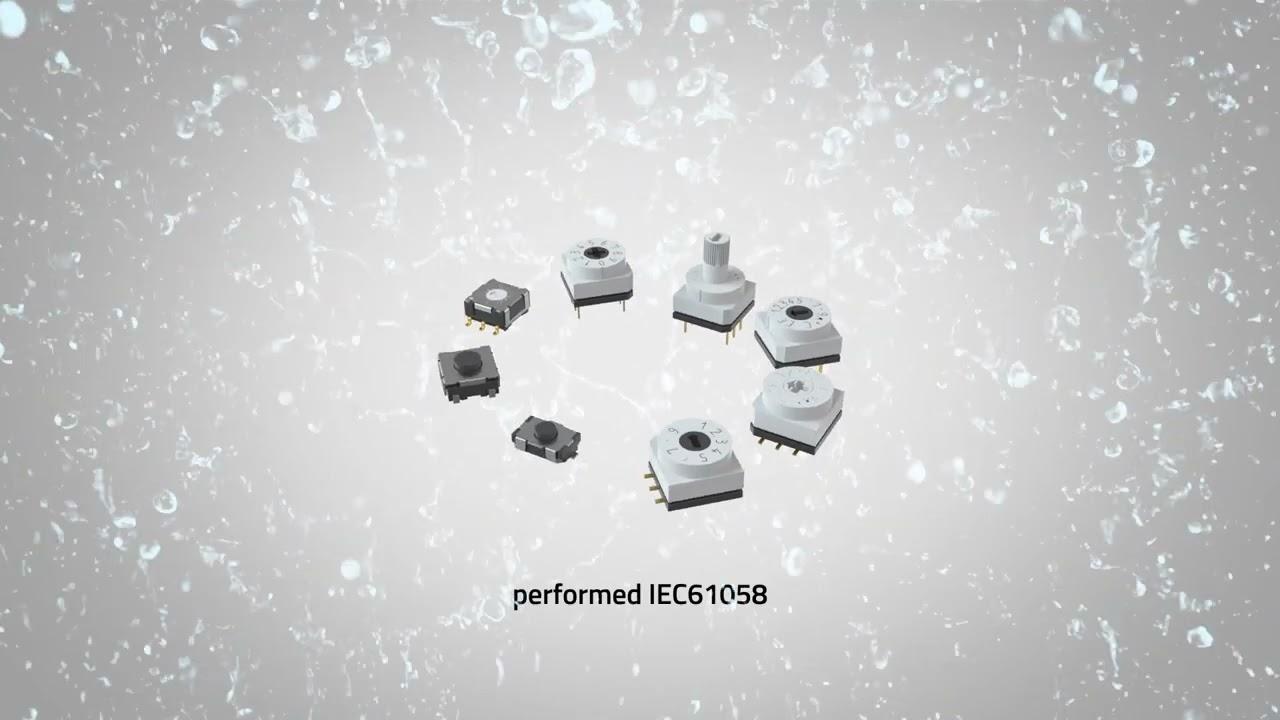

Würth Elektronik bietet IP67 klassifizierte Drehcodierschalter sowie Kurzhubtaster. Geprüft nach IEC61058 und IEC60068 sind diese Bauteile ideal für den Einsatz in rauer Industrieumgebung ausgelegt.Wenn Sie mehr zu den IP zertifizierten Produkten wissen möchten, steht Ihnen Ihr Ansprechpartner im Außendienst gerne mit Rat und Tat zur Seite.
