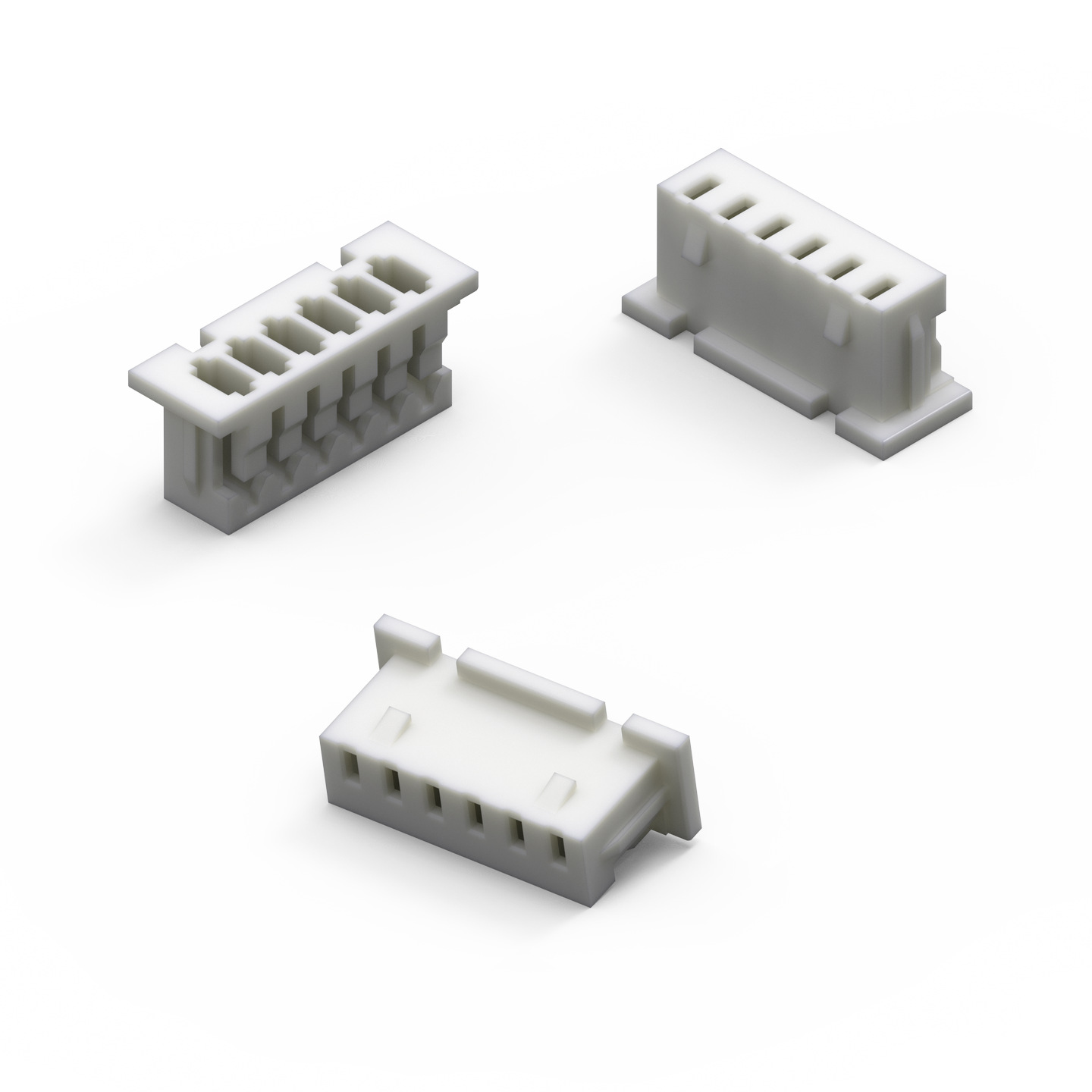

WR-WTB Female Terminal Housing

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Weiß

General Information
Betriebstemperatur	-40 °C up to +85 °C
Einhaltung	RoHS
Spannungsfestigkeit	250 V (AC)
R_ISO	100 MΩ
Raster	1.25 mm
Gender	Weiblich
Typ	Klemmengehäuse

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Pins (pcs)	Typ	Verpackung	Design Kit	Muster
	653002113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653002113322 (rev1).pdf \| 41.3 KB IGS Download_IGES_653002113322 (rev1).iges \| 647.4 KB STP 653002113322 (rev1).stp \| 147.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	2	Klemmengehäuse	Beutel	645001
	653003113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653003113322 (rev1).pdf \| 52.1 KB IGS Download_IGES_653003113322 (rev1).iges \| 870.1 KB STP 653003113322 (rev1).stp \| 197.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	3	Klemmengehäuse	Beutel	645001
	653004113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653004113322 (rev1).pdf \| 65.5 KB IGS Download_IGES_653004113322 (rev1).iges \| 1.1 MB STP 653004113322 (rev1).stp \| 257.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	4	Klemmengehäuse	Beutel	645001
	653005113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653005113322 (rev1).pdf \| 76.8 KB IGS Download_IGES_653005113322 (rev1).iges \| 1.3 MB STP 653005113322 (rev1).stp \| 309.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	5	Klemmengehäuse	Beutel	645001
	653006113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653006113322 (rev1).pdf \| 89.1 KB IGS Download_IGES_653006113322 (rev1).iges \| 1.6 MB STP 653006113322 (rev1).stp \| 361 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	6	Klemmengehäuse	Beutel	645001
	653007113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653007113322 (rev1).pdf \| 100.3 KB IGS Download_IGES_653007113322 (rev1).iges \| 1.8 MB STP 653007113322 (rev1).stp \| 408.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	7	Klemmengehäuse	Beutel	645001
	653008113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653008113322 (rev1).pdf \| 111.5 KB IGS Download_IGES_653008113322 (rev1).iges \| 2 MB STP 653008113322 (rev1).stp \| 464.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	8	Klemmengehäuse	Beutel	645001
	653009113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653009113322 (rev1).pdf \| 122.8 KB IGS Download_IGES_653009113322 (rev1).iges \| 2.2 MB STP 653009113322 (rev1).stp \| 517.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	9	Klemmengehäuse	Beutel	645001
	653010113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653010113322 (rev1).pdf \| 133.8 KB IGS Download_IGES_653010113322 (rev1).iges \| 2.5 MB STP 653010113322 (rev1).stp \| 572.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	10	Klemmengehäuse	Beutel	612690 645001
	653011113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653011113322 (rev1).pdf \| 145.1 KB IGS Download_IGES_653011113322 (rev1).iges \| 2.7 MB STP 653011113322 (rev1).stp \| 619.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	11	Klemmengehäuse	Beutel	645001
	653012113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653012113322 (rev1).pdf \| 156.4 KB IGS Download_IGES_653012113322 (rev1).iges \| 2.9 MB STP 653012113322 (rev1).stp \| 680.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	12	Klemmengehäuse	Beutel	645001
	653013113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653013113322 (rev1).pdf \| 167.8 KB IGS Download_IGES_653013113322 (rev1).iges \| 3.1 MB STP 653013113322 (rev1).stp \| 726.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	13	Klemmengehäuse	Beutel	645001
	653014113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653014113322 (rev1).pdf \| 179.2 KB IGS Download_IGES_653014113322 (rev1).iges \| 3.4 MB STP 653014113322 (rev1).stp \| 783.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	14	Klemmengehäuse	Beutel	645001
	653015113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 653015113322 (rev1).pdf \| 190.5 KB IGS Download_IGES_653015113322 (rev1).iges \| 3.6 MB STP 653015113322 (rev1).stp \| 832.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	15	Klemmengehäuse	Beutel	645001

	Artikel Nr.	Datenblatt
	653002113322	SPEC
	653003113322	SPEC
	653004113322	SPEC
	653005113322	SPEC
	653006113322	SPEC
	653007113322	SPEC
	653008113322	SPEC
	653009113322	SPEC
	653010113322	SPEC
	653011113322	SPEC
	653012113322	SPEC
	653013113322	SPEC
	653014113322	SPEC
	653015113322	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Pins (pcs)	Typ	Verpackung	Design Kit	Muster

Zubehör

WR-WTB 1.25 Pre-Crimped Wire

WR-WTB 1.25 mm Female Crimp Contact

Werkzeuge

WR-WTB Manual Crimping Tool

WR-WTB Manual Insulation Stripper

Automatic Crimping Tool

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
