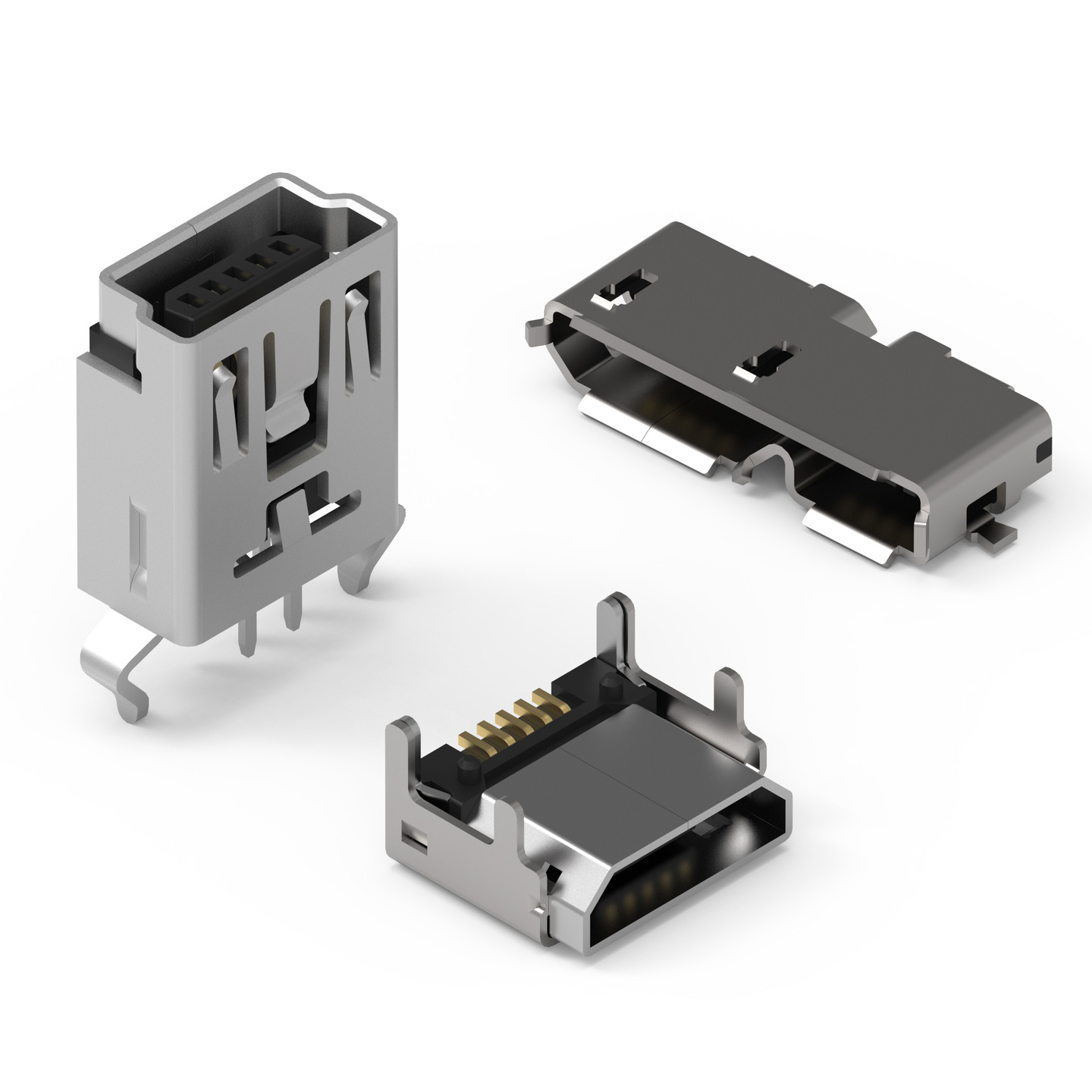

WR-USB Mini/Micro Connectors

Bauform	Maße	Montageart
Mini USB 2.0		-
Micro USB 2.0		-
Micro USB 3.0		SMT

Merkmale

Mini and Micro form factors, ideal for space-constrained designs
Pin configuration: 5 pins for USB 2.0 / 10 pins for USB 3.x
Designed for high cycle durability
UL, TID listing for USB standards

Anwendung

Mobile and handheld devices
Wearables and portable accessories
Embedded systems and IoT modules

Artikeldaten

Alle

Mini USB 2.0

Micro USB 2.0

Micro USB 3.0

Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (pcs)	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Bag
614105150621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT 614105150621 (rev16d).IntLib \| 9.9 MB ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 614105150621_1 (rev1).pdf \| 154.2 KB IGS 614105150621 (rev1).igs \| 2.2 MB STP 614105150621 (rev1).stp \| 885.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 2.0	Type AB	Vertikal	Receptacle	5	THT	1.8	30	Tape and Reel	612690 614001	–
614105150721	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 614105150721_1 (rev1).pdf \| 178.5 KB IGS 614105150721 (rev1).iges \| 2.7 MB STP 614105150721 (rev1).stp \| 599.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 2.0	Type B	Vertikal	Receptacle	5	THT	1.8	30	Tape and Reel	614001	–
629105150521	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 629105150521 (rev1).pdf \| 314.3 KB IGS Download_IGES_629105150521 (rev1).iges \| 3.6 MB STP 629105150521 (rev1).stp \| 803.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 2.0	Type B	Horizontal	Receptacle	5	SMT	3	30	Tape and Reel	612690 614001	–
692622420101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_692622420101 (rev1).pdf \| 356.4 KB IGS Download_IGES_692622420101 (rev1).iges \| 5.3 MB STP Download_STP_692622420101 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 3.0	Type B	Vertikal	Receptacle	10	SMT	–	30	Tape and Reel with Cap	612690 614001	829993BAG
629105136821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 629105136821_1 (rev1).pdf \| 250.4 KB IGS Download_IGES_629105136821 (rev1).iges \| 3.4 MB STP 629105136821 (rev1).stp \| 776.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 2.0	Type B	Horizontal	Receptacle	5	SMT	1	30	Tape and Reel	614001	–
629105150921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_629105150921 (rev1).pdf \| 1000.2 KB IGS Download_IGS_629105150921 (rev1).igs \| 3.3 MB STP Download_STP_629105150921 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 2.0	Type AB	Horizontal	Receptacle	5	SMT	–	30	Tape and Reel	614001	–
692622030100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_692622030100 (rev1).pdf \| 234.1 KB IGS Download_IGS_692622030100 (rev1).igs \| 3.5 MB STP Download_STP_692622030100 (rev1).stp \| 1.3 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Micro USB 3.0	Type B	Horizontal	Receptacle	10	SMT	1.8	30	Tape and Reel	614001	–
651005136421	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT 651005136421 (rev16d).IntLib \| 9.9 MB ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 651005136421_1 (rev1).pdf \| 216.4 KB IGS 651005136421 (rev1).iges \| 3.1 MB STP 651005136421 (rev1).stp \| 678 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mini USB 2.0	Type B	Vertikal	Buchse	5	THT	1	30	Tray	614001	–
65100516121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_65100516121 (rev1).pdf \| 224.5 KB IGS Download_IGS_65100516121 (rev1).igs \| 3.2 MB STP Download_STP_65100516121 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mini USB 2.0	Type B	Horizontal	Buchse	5	SMT	–	30	Tape and Reel & Mylar	614001	–
651305142821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_651305142821 (rev1).pdf \| 217.8 KB IGS Download_IGS_651305142821 (rev1).igs \| 3.2 MB STP Download_STP_651305142821 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mini USB 2.0	Type AB	Horizontal	Buchse	5	SMT	–	30	Tape and Reel	612690 614001	–

	Artikel Nr.	Datenblatt
	614105150621	SPEC
	614105150721	SPEC
	629105150521	SPEC
	692622420101	SPEC
	629105136821	SPEC
	629105150921	SPEC
	692622030100	SPEC
	651005136421	SPEC
	65100516121	SPEC
	651305142821	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (pcs)	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Bag	Muster

Wellenlöten

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.
